Заточной для фуганка


Заточка ножей фуганка, часть 1 начало - YouTube. от Саша Савенок Заточка ножей к электрорубанку своими руками

Суппорт устанавливается на станок на две винтовые стойки, на каждой из которых есть регулировочная гайка. На гайки нанесены цифровые шкалы для точной регулировки положения суппорта по вертикали. На винтовых стойках на двух осях установлена алюминиевая направляющая. Конструкция ее такова, что оправка с зажатым в ней ножом совершает строго горизонтальные рабочие движения. Угол наклона направляющей, соответственно и угол заточки ножей, настраивается с помощью подпружиненного регулировочного винта.
На направляющей расположена стальная штанга, на которой есть две втулки-ограничители. Они служат для ограничения перемещения оправки по направляющей. Втулки выставляют в необходимом положении на штанге и стопорятся на ней при помощи винтов в теле втулок. Ослабляют и затягивают эти винты маленьким шестигранным ключом, входящим в комплект SVH-320.
Затачиваемый нож зажимается в оправку П-образным профилем и пятью винтами. Можно зажимать ножи до 300 мм в длину и не менее 13 мм в ширину. Видел где-то в рекламе Tormek, как при помощи SVH-320 затачивают ножи длиною миллиметров 450-500. Но мне кажется, что это больше выход из положения, чем норма. В верхней части оправки, по центру расположен штифт, который во время заточки упирается во втулки-ограничители.
Надеваю оправку на направляющую суппорта. Для этого, возможно, придется поднять суппорт при помощи регулировочных гаек.
Настройку угла заточки с помощью SVH-320 можно делать с использованием перманентного черного маркера. В книжке по эксплуатации Tormek приводится только этот способ, и я его уже описывал в теме о заточке топориков.

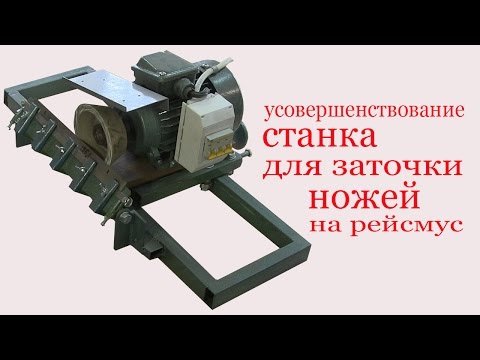

11 Mar 2015 - 4 min - Uploaded by ПробуйДелайСамЗаточной станок для заточки деревообрабатывающих ножей. А также изготовления профильных ножей. В этом видео показана заточка ножа

Я иногда выставляю угол заточки по угломеру WM-200, как это показано на фото. Этот способ хорош, когда ножи постоянно находятся у меня на обслуживании, и я знаю точно, под каким углом они заточены мною в прошлый раз. При помощи гаек на винтовых стойках суппорта и подпружиненного винта выставляем необходимый угол заточки.
Здесь всего две настройки, но они влияют друг на друга. Первое время у людей бывают трудности с точной настройкой, но с приходом навыка и опыта затруднения исчезают.
После того, как угол заточки установлен, фиксируем суппорт SVH-320, затянув стопорные винты на вертикальных направляющих Tormek. Затем необходимо убедиться, что РК ножа и рабочая поверхность круга прилегают друг к другу плотно и без перекосов. Шведы предлагают делать это с помощью двух полосок папиросной бумаги. Я это делаю «на просвет», т.е. устанавливаю на противоположной стороне станка настольную лампу и смотрю световой зазор между камнем и РК ножа.
Один из недостатков SVH-320 – это стекающая по обе стороны заточки вода. Дело в том, что когда точишь длинномерные ножи, вода стекает по затачиваемому ножу то влево, то вправо. Вода попадает на кожаный круг, а затем и на приводное колесо. Резиновая поверхность приводного колеса намокает, и станок начинает пробуксовывать.

Заточной станок для плоских ножей фуганка/рейсмуса. 7860 UAH. 7 860 грн. В наличии. Заточной станок для плоских ножей фуганка/рейсмуса · Купить.

Я научился обходить эти проблемы. Чтобы вода не попадала на рабочий стол, я сначала кладу на него автомобильный резиновый коврик с буртиками. Вся пролитая вода будет собираться в нем. А чтобы вода не попадала на приводное колесо, под ножки станка со стороны кожаного круга я подкладываю подложку толщиной около 1 см. В этом случае вода уже не капает на кожаный круг, а стекает по затачиваемому ножу обратно на абразивный круг.
В основном я доволен этой разработкой Tormek. Не встречал пока ничего, на чем можно было бы заточить подобные ножи качественнее. Может быть, со временем меня кто-нибудь переубедит.

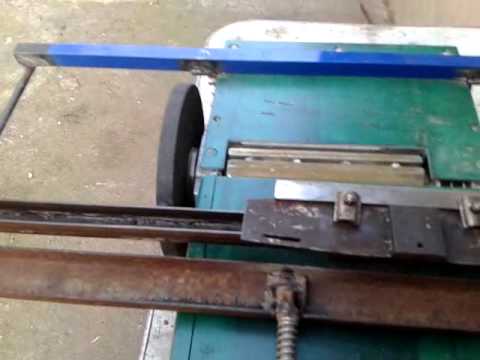

Когда накрылся заточной к рейсмусу на 800 Несколько раз точил вручную. Делается это просто, и даже быстрей и качественней чем на Тормеке. И при этом все ножи после заточки, идеально отбалансированы по весу. На точило одеваетя" площадка ( как на циркулярную пилу) регулируется по высоте под угол заточки. Под задний торец ножа, на площадке крепится направляющая упорная линейка. При начальной заточке, заточной для фуганка нож должен чуть нависать на круге. По мере заточки.. двигая по упорной линейке.. нож опускается на площадку. Таким же способом затачиваются пилы. Определяется точка центра пилы, относительно соприкосновения с кругом, естественно с процентом запаса на выборку. Закрепляется посадочная с небольшим люфтом.. на толщину требуемой глубины заточки, и вперед. Хотя есть способ для быстрой заточки от дедушки Ивана" Пила ставится на станок в обратном направлении. И центруется обычным точильным бруском. Потом если руки растут ОТКН то делов на пять минут. Иметь отдельно заточные станки для полосных ножей и пил, дюже дорогое удовольствие, но выход всегда есть. К Фиделю сей посыл поучительный не относится, поди хихикать будет при почитывании :)
Да чё хихикать, видно что выстраданно. Петрович, то что ты описАл -это аналог плоскошлифовального станка,только там камень нависает,а каретка внизу. А пилы по указанной технологии сам много лет проделывал с помощью обломка от большущего абразива. Выравнивание рекомендуется,т.к в процессе примитивной заточки из множества зубьев рабочими остаются несколько( которые подлиннее). Но выравнивание "по-Дубовику" годится тольк для пил без напаек. И пилы эти уже умерли вместе с дедушкой Иваном,т.к сейчас изобилие всяких пил. Я рекомендую российскую марку "Атака", замечательное сочетание цена-качество и при покупке надо убедиться,что там написано "дерево"(может быть и аллюминий),опасайтесь китайских подделок.
Станки,разумеется,покупать не стОит,но рекомендую все-же точить на хорошем оборудовании,такие услуги есть в любом,практически, городе. Разновес при 6 тыс об/мин (на фуганке) и около 7 тыс на рубанке,если мне память не изменяет,чреват проблемами.

Делает это со множеством разных ножей длины и формы. глубиной пропила 0-190 мм и углом 0-45 гр., ну и заточной для ножей фуганка до 300 мм, угол 40 Не могу ни как рассмотреть на фото хорошенько.

Заточной cтанок для строгальных ножей СЗПН 630 и другое заточное Дополнительно к станку СЗПН 630 для заточки рейсмуса (фуганка) Вы можете

Заточной станок для плоских ножей фуганка/, Шлифовальный. Получить больше/get more. Станки заточные DICK купить в Москве - Белснабинвест.
