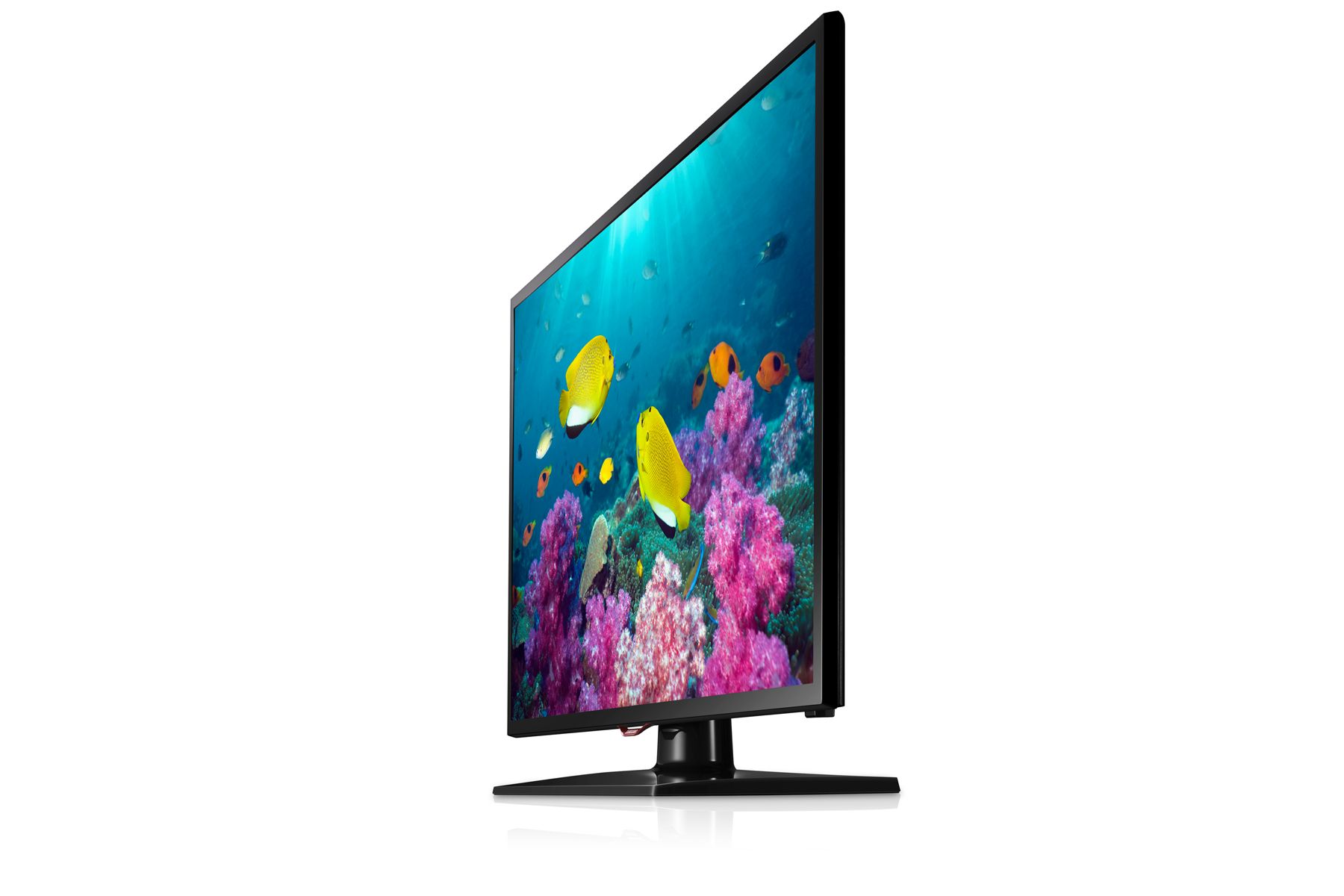

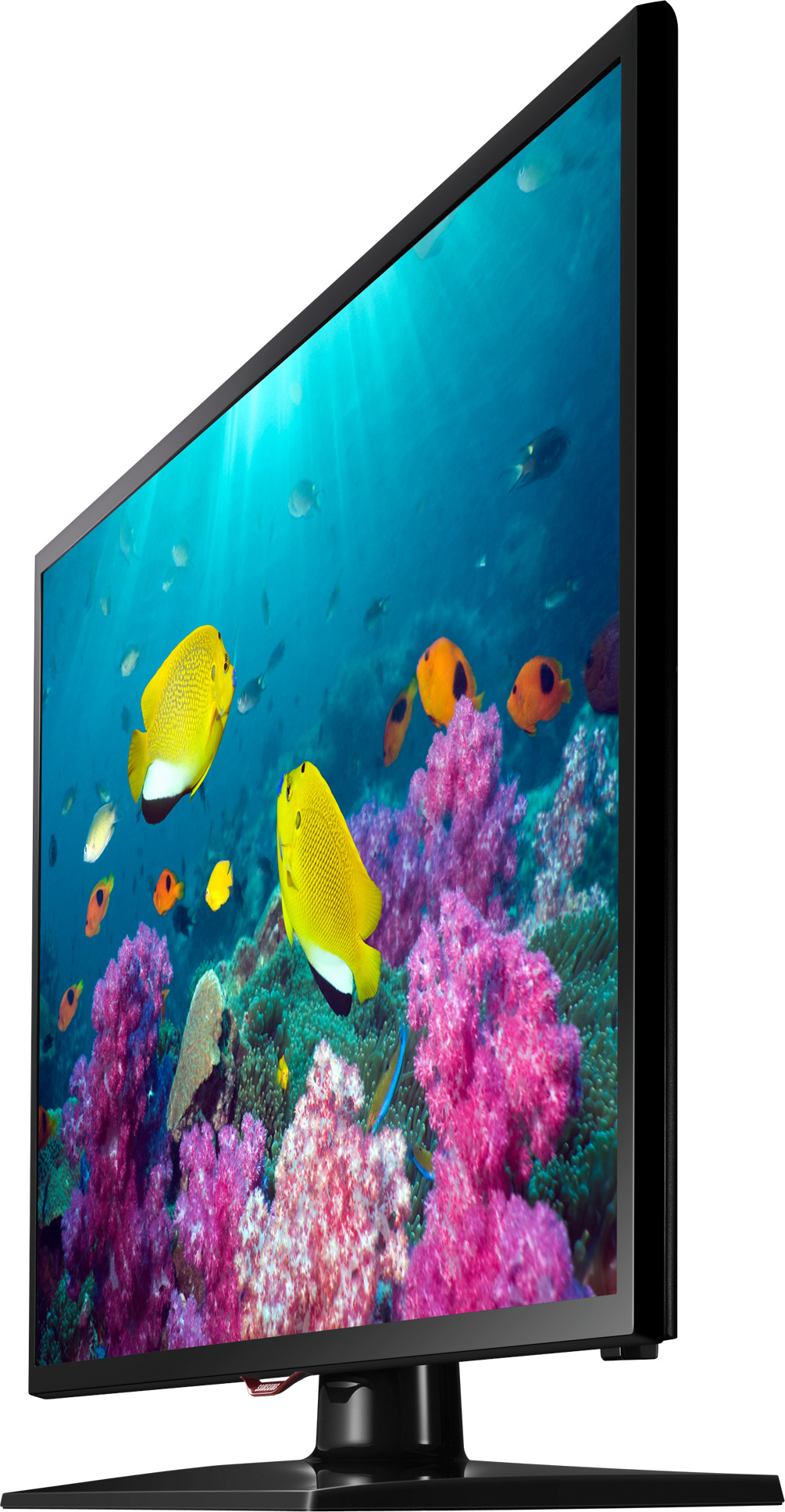

Ремонт led подсветки на samsung ue32f5020ak






Последние два года в послегарантийный ремонт стали массово поступать LED телевизоры производства Samsung, LG, Phillips(эти три брэнда занимают львиную долю рынка телевизоров), с дефектом – нет изображения, звук есть. Если подсветить фонариком, то в темноте видна картинка.

Причина такому поведению главным образом одна – отсутствие подсветки, из за выхода из строя одной линейки (стринга) светодиодов подсветки.Вызвано это несоответствием показателей надёжности применяемых светодиодов расчётным характеристикам, что при эксплуатации на максимальной яркости подсветки приводит к деградации кристаллов (возможно из за недостаточного охлаждения), и выходу их из строя.

     Вот краткий список моделей для которых характерно такое поведение:

     Samsung - UE32F4000AW, UE32F4510AK, UE32F5000AK, UE32F5020AK, UE32F5300AK, UE32F6100AK, UE32F6300AK, UE37F5000, UE37F6400, UE39F5000AK, UE39F5300AK, UE39F5500AK, UE40F6100AK, UE40F6130AK, UE40F6330AK, UE40F6400AK, UE40F6650AB, UE42F6100AK, UE42F6400, UE42F6200, UE42F6500, UE42F6450, UE47F6400, UE47F6800/

    LG - 32LN540V, 39LN540V, 42LN540V, 47LN540V, 50LN540V; 32LN541U, 37LN541U; 32LN570V, 42LN570V; 32LN613V, 32LN655V

С целью устранения неисправности, производится замена неисправного сегмента планки подсветки, если в телевизоре применяется тыловая подсветка. Так же можно заменить целиком планку с неисправным светодиодом. Стоит правда отметить, что для высокой надёжности стоило бы заменить все планки (от 4 до 10 в зависимости от диагонали и производителя), так как за 2…3 года эксплуатации в критическом режиме, устали все светодиоды подсветки. Однако здесь кроется самое неприятное – производители не поставляют подсветку отдельно от матрицы,  а приобретение такого «комплекта» по цене сравнимо с новым телевизором, что вынуждает мастеров производить ремонт с применением комплектующих от «битых» доноров. При этом цена одной планки варьируется от 500 до 2000р. Таким образом замена всех планок, например телевизора Samsung UE32F5000, обойдется в:

 5планок1500р+3200работа=10700р

Согласитесь – крайне не приятно. Поэтому, в большинстве случаев, мы меняем одну планку, или её часть. При этом в источнике питания подсветки, производим доработку, ограничивающею максимальную яркость свечения светодиодов. Такой комплекс мер в значительной степени снижает вероятность повтора, однако полностью исключить его не может. Причина описана выше – “усталость” всех светодиодов подсветки.

Небольшое отличие присуще, в плане ремонта, для LED телевизоров с фланговым расположение подсветки (по бокам). Там применяется две мощных планки подсветки, и сегментная замена участков планок в них не возможна. Для таких телевизоров приемлема замена планок целиком. Хотя в общих чертах такая подсветка оказалась надёжней, возможно из за лучшего охлаждения.

В виду высокой сложности и трудоёмкости процесса замены подсветки, ведь телевизор необходимо полностью разобрать, включая съём матрицы, рассеивателей и отражателя, ремонт производится только в условиях мастерской. Таким образом ремонт телевизоров в Симферополе и Симферопольском районе производится по следующей схеме:



1. Вы записываете или запоминаете модель и марку своего телевизора, например LED телевизор LG, модель 32LN540V



2. набираете наш  номер телефона: +7(978)7451663, и диспетчеру либо мастеру сообщаете ранее записанные модель и марку вашего телевизора. В свою очередь мастер, согласовывает с Вами время и адрес откуда надо забрать телевизор в ремонт.



3. В назначенном месте и в назначенный срок, мастер забирает у Вас телевизор, заполняя залоговую квитанцию, после чего отвозит изделие в мастерскую для ремонта.

4. По окончанию ремонта, мастер с Вами согласовывает время, когда вам будет удобно принять Ваш телевизор для дальнейшей эксплуатации.



5. Вы рассчитываетесь с мастером, после чего он вам выписует гарантийный талон на выполненный ремонт, и выдаёт квитанцию с указанием полученной суммы денег.



Всё, можно далее наслаждаться непревзойдённым качеством изображения!

Внимание! при ремонте подсветки LED телевизоров у нас, Вы получаете расширенную гарантию на ремонт подсветки, что увеличивает гарантийный период с 3 месяцев до 6 месяцев. Сделано это из-за практической не рентабельности замены всех планок подсветки, что приводит к повышенной вероятности выхода из строя не замененных светодиодов в ближайшее время после ремонта, а с расширенной гарантией, Вы в течении полугода можете поменять ещё одну планку подсветки, оплатив только детали и доставку изделия, а  работа (для 32’ на 20.03.2016 составляет 3200 р., а для 42’ – 4000 р.) будет для вас бесплатно.

Разбираем телевизор

Раскручиваем корпус
Для чего снимаем подставку, откручиваем задний кожух, отстёгиваем фронтальную рамку.
Читать далее

Отключаем матрицу



Для этого необходимо отключить от планки матрицы шлейфы, в других моделях шлейфы идут непосредственно с матрицы. Бывает что шлейф всего один.

Читать далее

Снимаем матрицу

Для этого необходимо открутить и снять боковые уголки крепления матрицы.

Читать далее

Снимаем рассеиватели

Рассеиватели - это набор пленок различной структуры светопропускания,  предназначенных для формирования из точечных светодиодов, равномерной монотонной подсветки по всей плоскости экрана

Читать далее

снимаем упоры и отражатель

Упоры не позволяют матрице и рассеивателям провалится в глубь экрана. А отражатель закрывает собой серое дно экрана, отражая свет в направлении матрицы.

Читать далее

Ищим неисправные светодиоды

Находим и меняем неисправные светодиоды, чаще всего неисправен один, но доводилось менять и 8 штук в одном телевизоре

Читать далее

проверяем заменённые светодиоды

При включении телевизора без матрицы, все светодиоды светятся равномерно

Читать далее

Дорабатываем блок питания

С целью увеличения срока жизни светодиодов, производим доработку блока питания, ограничивая ток светодиодов

Читать далее

Собираем телевизор

Производим сборку телевизора в обратной последовательности. И наслаждаемся просмотром любимых телепередач

Читать далее
